2015年01月22日

iPhone4Sのバッテリー交換(2)〜作業ミス多し

 善は急げ、ですので、iPhone4Sのバッテリーを交換することにしました。
 まず、シャットダウンをしてから、底部のネジをバッテリーと一緒に送られてきたペンタローブドライバで外します。



 これしきのことに、ミスをしてしまいました。


 凹みをなめないようにとiPhone4Sをテープルの上に逆立ちするように立てて、ドライバーをネジにぐっと押しつけて回し始めたのですが、そうしたらリンゴのマークが…。そう、上部にあるスリープ/パワーボタンを押してしまったのです。
 再度、シャットダウンをして2本のネジを取り外しました。



 裏蓋を上方向にスライドさせます。迷ったのはどのくらいの距離をスライドさせるべきなのかでした。他サイトや動画で見ていたのですが、覚えていませんでした。結果的にはこんな程度で良かったのです。5mm程度でしょうか。

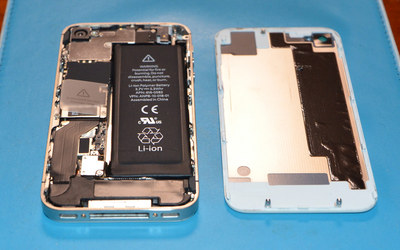

 ご開帳。



 今この写真を見て気づいたのですが、バッテリーを持ち上げるための、(頼りない)半透明のフィルムは左側に折れて収まっているのですね。私は右に折ってバッテリーの上に載せるようにして収納してしまいました。後の祭り。

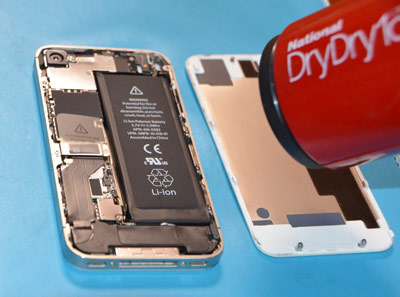

 バッテリーを剥がしやすくするために、ドライヤーで温めました。

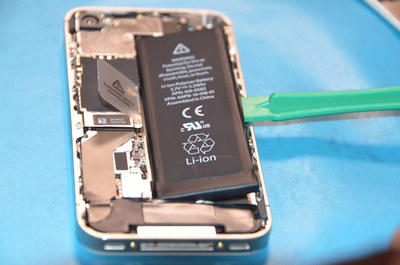

 バッテリーのおまけはペンタローブドライバと、もう一つはこの緑色の棒です。これからこれをバッテリーの下に差し込んで、テコにして持ち上げます。



 左側のフィルムを引き揚げながら、交互にここまで持ち上げても、くっついている感じです。
 とここで、気づきました。手順が違っている! 本体とケーブルで繋ぐための金具を外すのが先でした。(>_<)

 手持ちのドライバーを用意して、矢印の2つのネジを抜きます。



 ネジを抜いたら、矢印の2つの金具を取り外します。



 実はこのときもミス。下の金具(金具大)は取ったあと、上の黒くコーティングされている金具(金具小)を取り忘れていました。バッテリーを取り外してからでもいいのですが、なくしてしまうと困るので、この段階で外して保管をしておきます。この金具は先端は銅色がむき出しになっているので、蓋と通電するようになっているのかも知れません。

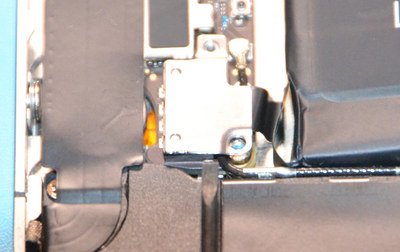

 ところでこの金具は、裏面はコネクターになっていて注意してはずす必要があります。このコネクター自体は壊れてもいい(もちろんショートさせては駄目)のですが、本体の受け側を壊さないようにします。左側から外さずに、下から外すと用意であることが分かりました。

(写真がうまく撮れていませんが、ドライバーを下方向から差し込みました。)

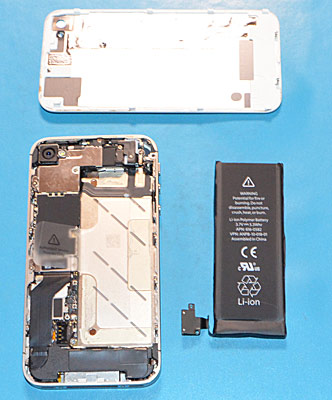

 バッテリーを取り出しました。

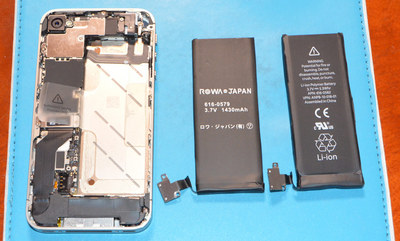

 ロワのバッテリーの出番です。



 前のバッテリーと同じように取り付けます。2つの金具を取り付けてから、バッテリー本体をできるだけ右に寄せるようにして貼り付け(残っていた両面テープの粘着力を利用)たはずですが、ちょっと隙間が空いてしまったような不安が…。駄目だったら、再度貼り直しです。

 蓋をはめ込んでみると、大丈夫でした。

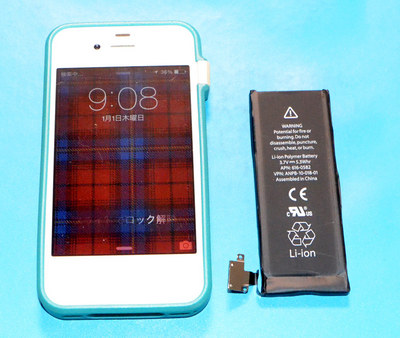

 無事、再起動しました。



 危険な場面もありましたが、ほっとしています。これで、バッテリーの寿命が心配なくなりました。

------
追記
 取り外したバッテリーの裏面に日付がプリントされていました。



 このiPhone4Sは香港で販売された物なのですが、香港でのiPhone4Sの発売は2011年11月11日ですので、発売直後の製品ではないか、バッテリーを2012年5月以降に交換したものなのかは私には分かりません。私が中古品として購入したのは、2014年4月でした。取り外したバッテリーの使用期間は最長でも2年9カ月とうことになります。(2012年5月〜2015年1月)
 4Sというと随分と古いもののような感じですが、実はまだ3年ほどしか経過していないのですね。
 さて、このバッテリーがへたるまで私は4Sを使うことになるのでしょうか。

 もう一つ。バッテリー交換作業でのミスを思い出しました。万が一のトラブル(ショート)の際にSIMカードを壊れると困るので、作業前にSIMカードを外すつもりだったのですが、忘れていました。結果的には大丈夫だったのですけどね。
