2015年02月21日

ヘッドライト交換(1)

 車のヘッドライトを交換することにしました。

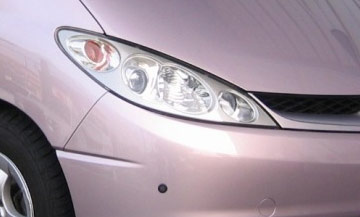

 これと全く同じヘッドライトなのですが、これくらいきれいなら交換の必要はありません。

 クリア塗装が駄目になって、かなり曇ってしまったのです。
 新品は確か8万と言われたのでとても、新品に交換する気になれません。オークションで入手しました。
 かなりきれいな物です。多分あまり使わないうちに、何らかの理由で(事故?)取り外した物と思われます。

 バルブの交換はしたことがありますが、ヘッドライトアッシー全体を交換したことはありません。
 構造上、バンパーを取り外す必要がありそうです。バンパーの取り外しの経験もありません。古い車なので、取り外しの情報もあまり見つかりませんでした。

 まず、フロントグリル上のカバー(黒色)を取り外しました。



 上の写真、記録としては適当ではありません。夕方からの作業開始なので焦っていて、落ち着いて撮影をすることが出来なかったのです。

 このカバーは4つのプラスチックのピンで固定されています。マイナスドライバーを頭に横から突っ込んでこじって取り外しました。



 抜けたピンを見ると先が、みな割れていました。取り外したときに割れたのですが、乱暴に抜いたためではなく、もろくなっていたためと思われます。

 カバー取り外し完了。



 ヘッドライトの汚さが分かります。埃で汚れているのではないので、洗ってもこんな感じです。



 グリルを取り外しました。
 次にバンパー上部のビス2本と、バンパー下部のビスを大分取りましたが、最終的には左右の固定を取り外す必要がありました。
 具体的にはタイヤハウス内のプラスチックのピンの他に、もう1箇所固定部分があることは分かっていないたのですが、それが見つかりません…というか見えません。

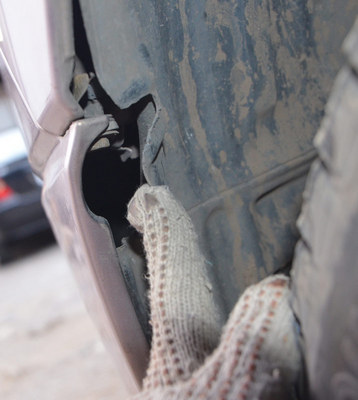

 プラスチックのカバーを力尽くで引っ張りました。



 下向きのビスが見えます。(赤丸)

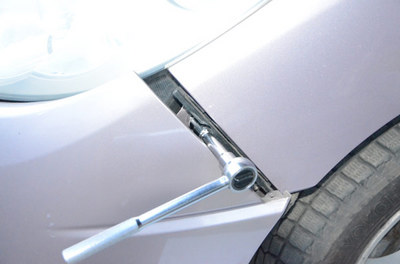

 狭くてこれを回せるかと不安になりましたが、ちゃんと回せるように設計されていました。スパナでは狭くて回せないと思います。

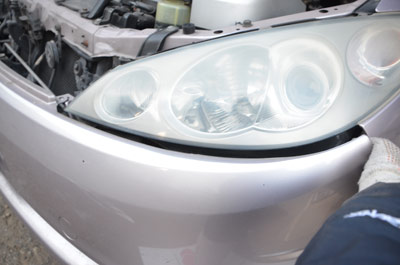

 ビスを取った後、バンパーをぐいっと引っ張ります。



 実はこの程度開けば、ヘッドライトの交換が出来ます。



 バンパーを取り外す必要はありません。(作業はちょっとやりにくいですが、バンパーの復旧が楽です。)

 出来た隙間から2本のビスが見えますが、ヘッドライトを固定している方の1本だけを取り外します。ヘッドライトアッシーを下から固定しているビスはここだけです。ですから、バンパーを完全に取り外さなくても良いのです。



 バルブへのコネクターを片っ端から外します。ロー・ハイ・スモール・フォグ・ウインカー、の5本だと思います。

 このあと新しい(と言っても中古ですが)ヘッドライトを取り付け、コネクターを繋ぎます。コネクターの端子の形状は全部異なりますので、間違えることはありません。一部、LEDを使っていますので、+−を入れ替える必要がある場合に備え、3本のビスをしっかりと締め付ける前に、点灯チェックをしました。

 すでに暗くなってしまい、取り付け後の撮影は出来ませんでした。

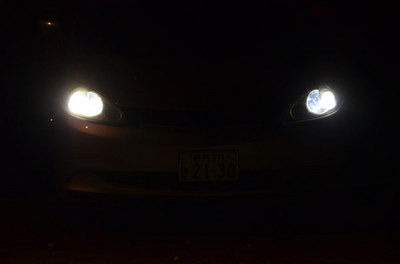

 点灯状況です。左のみ(向かって右)が交換済みです。



 この写真では右(向かって左)の方が明るく見えますが、レンズ面の乱反射で「ぼんやり」しているわけです。バンパーの上も明るく見えます。右(向かって左)のライトは反射鏡が見えます。

 フォグを点灯してみました。



 不思議なことに、黄色い色が強調されて見えました。純正は寝ぼけたような色と明るさなので、買い換えたバルブを使ったのですが、以前は黄色が目立ちませんでした。不思議ですが、意図した通りになるのはありがたいものです。

 さすがにこれで作業は終わり。明日、残った右の交換をします。

 西の空に三日月と、金星が見えました。少し雲がかかっていたので火星は肉眼では見えませんでした。





------
追記
 翌日も作業しました。

 5月になって、フォグランプの光軸を調整してもらいました。
