2017年03月21日

車いじりデータ 1703-2

 NHZT-W58の背面コネクターです。



http://minkara.carview.co.jp/userid/1376897/car/1010949/3281259/note.aspx
に掲載されていたもの。
@地デジアンテナ(4チャンネル)
Ai-Pod(16ピン)
Bオーディオ用ハーネス(バッテリー、ACC、イルミ、GND、前方左右スピーカ)(10ピン)
Cオーディオ用ハーネス(後方左右スピーカ) (6ピン)
DAVC-LAN(12ピン)
EVTR入力(映像+音声左右)(6ピン)
F上段映像出力(AV)、下段ステアリングスイッチ、(8ピン)
Gラジオアンテナ
Hマイク・スイッチ(8ピン)
Iステアリングセンサー(6ピン)
JVICS(4ピン)
Kパーキング(−)、車速パルス、バック(+12V)(5ピン)
LBCM/SM (フロントカメラ、サイドカメラ等)(16ピン)
Mバックカメラ信号、カメラ用電源(+6V)(4ピン)
NGPSアンテナ


 あちこちに、一番多く掲載されているであろう図。



 1.パーキング(−)
 2.(−)
 3.車速パルス
 4.(−)
 5.バック信号(+12V) シフトレバーがRになると+12Vが印加される。

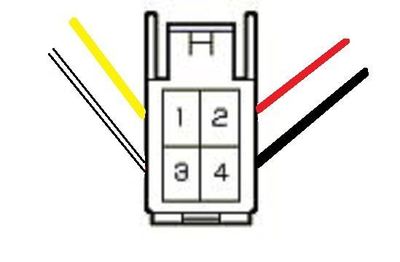

 バックカメラ。車両側から見た図。

p4 (1).jpg


1.黄:映像信号(+)
 2.赤:カメラ電源 (+6V
 3.白:映像信号(−)
 4.黒: カメラ電源(−)


--------
追記(2017/05/07)
 このケーブル(カプラ)が、Ai-Pod(16ピン)に接続されるようです。





 30pinの反対側のグレーのカプラーはどこに繋がるのか?
