アクアに乗る(25)〜BCM取り付け その2

 アクアにBCM(ブラインドコーナーモニター)を取り付けるという作業を少しずつ進めてきましたが、行き詰まりました。


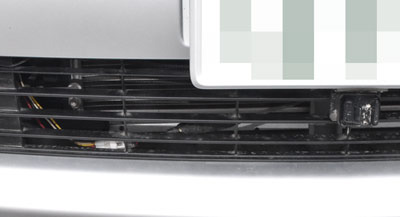

 パイロットトンネルならぬパイロットケーブル(青緑色のケーブル)を利用して、実際に使うケーブル(実は前車で使っていた物を流用)をバンパーからフェンダーまで引きます。



 カメラに直接繋がった短いケーブルには、コネクターで接続しました。




 一方、ケーブルの反対側はフェンダー内を通して、フェンダー下後部からサイドシル下部(外)に先端を出しました。結構苦労をしました。



 そしてすぐ目の前にあるドレーンのプラスチック部品からケーブルを室内に引き込む…予定でした。
 ところがサイドシルのカバーを外してみると、サイドシルは完全に閉鎖された状態でこのドレーンからケーブルは引き込めないことが分かりました。
 前車(エスティマ・ハイブリッド)では引き込めたのですが、勘違いでドレーンの位置がサイドシルでなく、さらに車両中央部寄りでフロアー部にあったのかも知れません。
 アクアにもフロアー部に大きなドレーンがあるのですが、サイドシルから離れているので、ケーブルがむき出しになる距離が長いので、悪路を走行中にひっかける可能性があります。ここを利用するのは危険です。

 ということで、今回のルートでケーブルを引き込むことは断念しました。

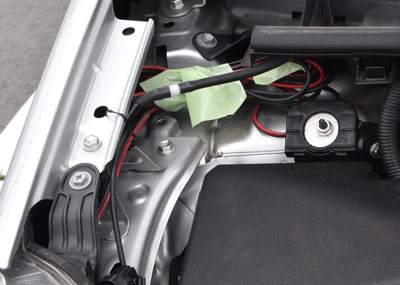

 ケーブルは行き先を失って、ボンネットの隅で丸まっています。(笑)



 ようやくフロントグリル内をようやく通したケーブルですが、ここに置いても(固定はしてありますが)見通しが立たないので、撤去して別の方法を探ります。

------
 車とは全く関係のない話です。自分のための覚え書きです。
 上の2枚の写真に点線を描いていますが、Photoshopで点線を描く方法はさまざまありますが、今回採った方法です。



 ブラシツール(F5)を表示して、間隔を調整して好みの点線にしました。
 ただ、ブラシツールですので、線を描くのはフリーハンドになります。例えば直線にするにはどうしたらいいのかは、私の知識では分かりません。(>_<)
