一番気になるアンテナから作業をしてもいいのですが、本当に妻の車（FanCargo。古い。(^_^;)）で外部入力が有効になるのか、半信半疑だったので、通称「VTRアダプター」（他にも様々な名称あり）を繋いで、本当に「VIDEO」のボタンがディスプレーに現れてくれるのを確かめることにしました。
ディスプレー回りのパネルを取り外します。
久しぶりなので外し方をすっかり忘れていましたが、回転式のスイッチ（赤の矢印）があるときは大抵そこを外します。辺り。外すとビス（下の黄色矢印）が２本見えました。これを抜きましたが、パネルが取れません。力を入れてみると、何とスピードメータ回りのパネルが緩みました。そのパネルを外してみると、先ほどのパネルの上部にさらにビスが２本（上の黄色矢印）が見えました。道理でパネルが外れないはずです。力任せで外して、割らなくてほっとしました。
ということで、本当は上のパネルを先に外すべきでした。
ディスプレーユニットの回りが開けてきました。ビス４本を抜けば取り外せると思ったら、上にも１本差さていました。
全部で７〜８個のコネクターで、ケーブルの束やアンテナが繋がっていました。短いものもあって取り外しにくいのですが、実は後で繋ぎ直すときの方が大変でした。
ディスプレーユニットの後部です。
こうしてみると、上部に２箇所穴の空いた出っ張りがあるので、本当は上部は２箇所止めるべきだったのかも知れません。前回外したときにビスを入れ忘れたのでしょう。
VTRアダプターを、赤矢印のコネクターに繋いでみました。パチンと音を立てて、ぴったりはまりました。
さて、全てのケーブル類を繋ぎ直しましたが、抜くときにせめて本数を数えておけば良かったと後悔をしました。１度は（多分）ラジオのアンテナを繋ぎ忘れました。
軽くビスで固定して、ACC電源を入れてみると…悲しいことに、「VIDEO」のボタンがディスプレー上に表示されません。RCAプラグの音声マイナス側をボディアースしてみたりしましたが、変わらず。
ひょっとして、この機種は不対応？
もう一度ディスプレーユニットを取り外してよく見ました。
実は裏面のコネクター（メス）の形は全部違うと思っていましたが、よく見ると、さきほどVTRアダプターを繋いだとの同じコネクター（メス）があります。色は青です。（上の写真の黄色矢印） 私の車でも青でした。
ということで、こちらに接続をし直し、もちろん、他は間違えることなく接続をして、ディスプレーユニットを仮止め。そう、アースも忘れずに、ディスプレーユニットの固定ビスの１つに共締めしました。ここには、AN-T004から伸びたアース側ケーブルも繋ぎました。
AN-T004のACCケーブルは、シガーライターソケット裏に繋ぎました。
RCAの３端子も接続完了。
ACCの電源を入れると、

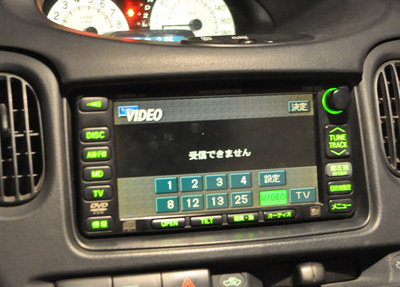

めでたく「VIDEO」のボタンがディスプレー上に浮かび出ました。
すでに夜になっていて、右下の緑の「VIDEO」ボタン部分露出オーバーのため見にくいですが、左上に大きく白い文字でVIDEOと表示されています。
「受信できません」は、AN-T004のメッセージです。
グローブボックス下を、ACC・アース・ビデオ・リモコンのケーブルを通して、今日はここまでとしました。
めでたし、めでたし。
-----
追記
今回使った「VTRアダプター」はヤフオクにて一番安く出品されているものです。
ケーブル長1.5mで460円、しかも送料込みというものでした。
改めて見ると、カプラーの色が違いますね。
